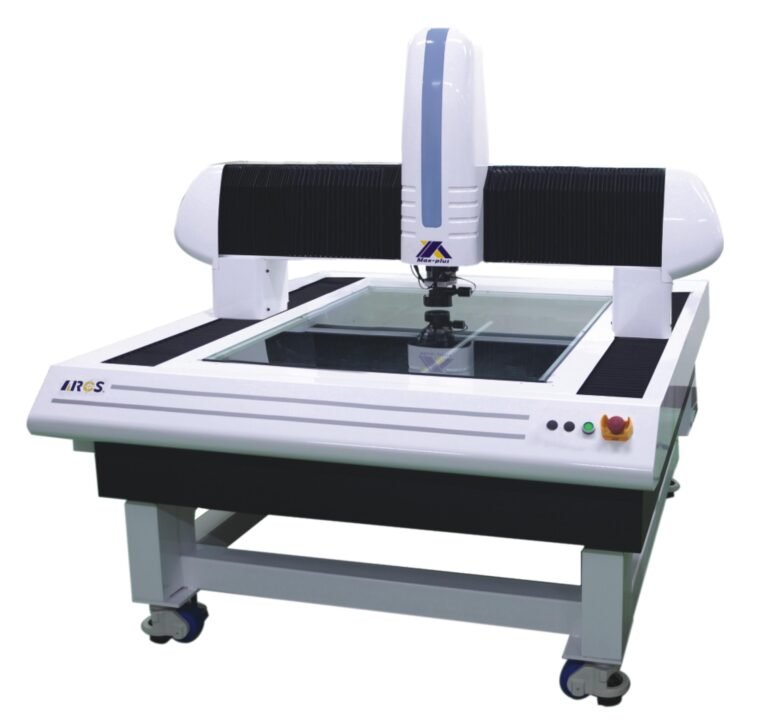

ARCS MAX-PLUS Series (Big Travel Size)
คุณสมบัติสินค้า:
Automatic Non-Contact Video Measuring Machine
ARCS Stage
เครื่องมือวัดละเอียด Automatic Non-Contact Video Measuring Machine
จากแบรนด์ ARCS รุ่น MAX-PLUS Series (Big Travel Size)
คุณสมบัติด้านเทคโนโลยี:
• ระบบกล้องวิดีโอ : กล้อง CCD ที่มีความละเอียดและแม่นยำสูง พร้อมการ์ดจับภาพวิดีโอความเร็วสูง
(High Speed Video Capture Card)
• กำลังขยายของเลนส์: 0.7x~4.5x (17.5x~112.5x) Standard Zoom lensOptional: Co-axial Lens
• Optional Objection Lens:
• 0.5x lens (For Standard Lens)
• 2x lens (For Standard or Co-axial Lens)
• 5x or 10x lens (For Co-axial Lens)
• ระบบไฟส่องสว่าง: Adjustable surface and contour illumination
• (High Brightness Ring illumination)
• (Option: 26 Channel Multi-Sections Illumination)
• ค่าความละเอียดของ Linear scale: 0.5μm on X ,Y ,Z – axis
• ค่าความแม่นยำ:
• ± (3.5+L/100)μm on X, Y-axis(MAX-6272)
• ± (5+L/100)μm on X, Y-axis(MAX-90120 and MAX120150)
• ค่าความสามารถในการวัดซ้ำ: 2μm on X, Y– axis
• มอเตอร์: X, Y, Z Servo Motor
• การทำงานของมอเตอร์: Mouse program (Optional: Joystick)
• ฐานรองหินแกรนิตแข็งแรงมีมาตรฐาน
• ระบบไฟฟ้า: 1~, AC220~230V, 50/60Hz
• Support software: SI-901
• Optional functions:
• SI-901A-Import Excellon File;
• SI-901B-with Touch Probe Function;
• SI-901C-with Rise Shrinks Bracket Function;
• SI-901D-with Image Capture Function;
• SI-901G-with Laser Measurement Function
| รุ่น | ΜΑΧ-6272 | ΜΑΧ-90120 | ΜΑΧ-120150 |
| ขนาดพื้นที่ในการวัด (มม.) ( แกน X,Y ) | 620x720 มิลลิเมตร | 900x1200 มิลลิเมตร | 1200x1500 มิลลิเมตร |
| ขนาดพื้นที่ในการวัด (มม.) ( แกน Z) | 200 มิลลิเมตร | 200 มิลลิเมตร | 200 มิลลิเมตร |
| ขนาดพื้นที่โดยรวม (มม.) | 840 x 1180 มิลลิเมตร | 1150 x 1730 มิลลิเมตร | 1450 x 2000 มิลลิเมตร |
| น้ำหนักที่รองรับได้ | 25 กิโลกรัม | 25 กิโลกรัม | 25 กิโลกรัม |
| ความเร็วในการวัด ( มม. / วินาที) | 180 มิลลิเมตร /วินาที | 180 มิลลิเมตร /วินาที | 180 มิลลิเมตร /วินาที |
| ขนาด ย x ก x ส (มม.) | 1780 x 1500 x 1700 มิลลิเมตร | 2280 x 1800 x 1780 มิลลิเมตร | 2570 x 1800 x 1780 มิลลิเมตร |
| น้ำหนักสุทธิ | 1200 กิโลกรัม | 2300 กิโลกรัม | 3400 กิโลกรัม |
ซอฟต์แวร์: เครื่องมือวัดละเอียด Automatic Non-Contact Video Measuring Machine
จากแบรนด์ ARCS รุ่น MAX-PLUS Series (Big Travel Size)
Image Measuring Software
The SI software has the user-friendly operation interface for multi-purpose measuring tools. This diverse and convenient gathering tool can conform to many current ways of measuring work pieces in complex industries, which gives the user a fast, accurate, and complete measurement.
SI-901 Automatic Vision measurement Software
- Multi-Sections (26 Sections) adjustable light control. 24 Sections Surface,
Contour and coaxial illumination - Auto Focus and Auto Light
- Jog Motion Control
SI-901A : Import Excellon File
This is the File Format for Drilling program of PCB Industry.
SI-901B: With Touch Probe Function
SI-901C: With Rise Shrinks Bracket Function
For Observation and Analysis of the Distribution Pattern on Drilling Holes of PCB.
SI-901D: With Image Capture Function
SI-901G: With Laser Measurement Function
